російську Х-47М2 «Кинджал» збили модифікованою ракетою Lockheed Martin
Технології США проти російських "аналоговнєтов"
Командувач Повітряних сил Збройних сил Микола Олещук заявив, що українські ППО збили російський «Кинджал».
російська ракета була збита з системи Patriot.

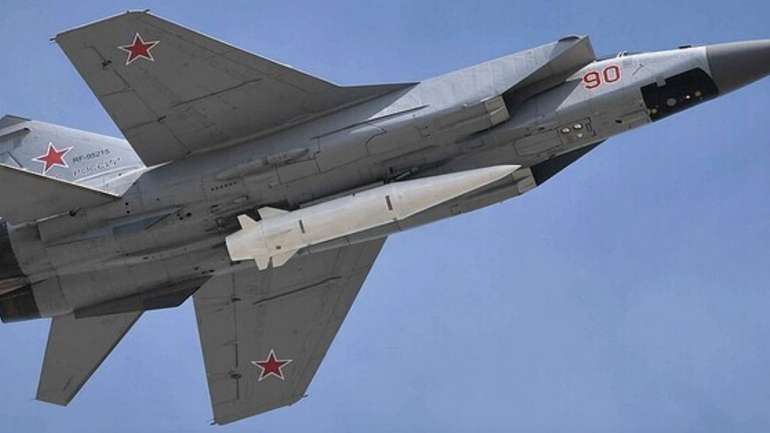

Сталось це під час нічної атаки 4 травня у небі Київщини. Ракету Х-47 випустив МіГ-31К з території росії.
Нагадаємо, видання Defense Express повідомило, що Збройні сили України вперше успішно перехопили російську гіперзвукову ракету Х-47 «Кинджал» близько 02:40 4 травня у небі над Києвом та опублікувало фото.
Гіперзвукову російську ракету Х-47М2 «Кинджал» (кодове ім'я НАТО — Killjoy) збили модифікованою для Patriot ракетою експериментального проєкту Lockheed Martin.
MIM-104 «Patriot» — зенітно-ракетний комплекс (ЗРК), основний у своєму роді, що використовується армією Сполучених Штатів і кількома союзними державами
Patriot використовує передові ракети-перехоплювачі з повітря та високоефективні радіолокаційні системи.
ЗРК «Patriot» складається з ракети повітряного перехоплення та високопродуктивної радарної системи. «Patriot» був розроблений в «Редстоунському арсеналі», розташованому в Хантсвіллі, Алабама, відомому розробкою в минулому системи перехоплення балістичних ракет «Сейфгард» (англ. Safeguard Program) та її складових, ракет «Спартан» і «Спринт». У наш час (2020-і), використовується і постачається в інші країни удосконалена версія системи — «Patriot» PAC-3.
Використана в комплексі універсальна РЛС AN/MPQ-53 або AN/MPQ-65 створена за технологією пасивної фазованої антенної решітки (ПФАР) та відповідає за роботу системи розпізнавання «свій-чужий», протидію заходам радіоелектронної боротьби, та наведення ракети на ціль за алгоритмом «наведення через ракету» (англ. track-via-missile, TVM).
РЛС AN/MPQ-53 призначена для використання в комплексах PAC-2, а AN/MPQ-65 для PAC-2 та PAC-3. Основна відмінність між цими РЛС полягає у використанні другої лампи біжної хвилі в моделі -65, завдяки чому були поліпшені тактико-технічні характеристики цього радару.
РЛС працює в діапазонах G та H за стандартами НАТО, тобто в діапазоні C цивільної системи IEEE.
Робота в цьому діапазоні приводить до того, що між випромінюванням радарів комплексу «Patriot» та радаром з синтезованою апертурою європейських супутників цивільного призначення Sentinel-1 виникає інтерференція, яка помітна у вигляді великих хрестів на вільно доступних зображеннях європейського аерокосмічного агентства. РЛС комплексів «Patriot» водночас знаходяться в середині цих хрестів.
Склад зенітно-ракетного комплексу Patriot:
- багатофункціональна станція радіолокації з фазованими антенними ґратами AN/MPQ-53;
- пункт керування вогнем AN/MSQ-104 пускові установки М901 зенітні керовані ракети МІМ104;
- джерела енергопостачання AN/MSQ-26;
- засоби зв'язку, технологічне обладнання;
- засоби радіотехнічного та інженерного маскування.
В ЗРК Patriot використовується ЗУР MIM-104A.
Це одноступінчата керована ракета, яка складається з таких відсіків (від носової до хвостової частини):
- обтічник;
- ГСН;
- бойова частина;
- двигун;
- система управління (до якої входить блок управління, чотири хрестоподібно розташовані стабілізатори і чотири керма управління з гідроприводами).
Тактико-технічні характеристики
- Максимальна дальність перехоплення цілі: 80 км (в секторі 90 градусів);
- Мінімальна дальність перехоплення цілі: 3 км;
- Максимальна висота перехоплення цілі: 24 км;
- Мінімальна висота перехоплення цілі: 0,06 км;
- Кількість одночасно обстрілюваних цілей: 8 (в секторі 90 градусів);
- Ймовірність ураження цілі: 0,8 (в бойових умовах — 0,4-0,6);
- Вага ракети: 912 кг;
- Вага ракети в ТПК: 1696 кг;
- Діаметр: 0,41 м;
- Довжина: 5,31 м;
- Швидкість: 3-5 м;
- Управління: за допомогою хрестоподібних стабілізаційних хвостових площин;
- Розмах стабілізаторів: 0,87 м;
- Двигун: РДТТ ТХ-486 фірми Thiocol;
- Час роботи двигуна: 12 секунд;
- Система наведення: на середній ділянці — радіокомандна; на кінцевій — радіолокаційна TVM;
- Бойова частина: осколково-фугасна;
- Бойовий заряд БЧ: звичайна вибухова речовина;
- Підривник: ХМ818, неконтактний;
- Габарити контейнера: 0.99 м*1.09 м*6.1 м;
- Час розгортання з маршу: 30 хвилин.
У США задоволені успішним випробуванням нової ракети і тепер вивчають шматки російської вундервафлі якою путін лякав весь світ.
