Шведський ПЗРК RBS-70

RBS-70 – перший у світі ПЗРК із системою наведення по лазерному каналу

Комплекс RBS-70 розроблявся відповідно до таких вимог збройних сил Швеції, як велика дальність перехоплення на зустрічному курсі, висока точність та ймовірність поразки, стійкість до всіх відомих штучних та природних перешкод, можливість роботи з цілями до самої землі, командне управління по лінії візування можливість подальшого розвитку для застосування в нічний час.

Фірма Saab Bofors Dynamic's обрала варіант з наведенням ракети по лазерному каналу. RBS-70 – перший у світі ПЗРК із такою системою наведення. З самого початку комплекс створювався з перспективою встановлення на колісне та гусеничне шасі.

За час існування комплексу було випущено близько 1500 пускових установок (ПУ) та понад 15000 ракет усіх модифікацій.

Сьогодні RBS-70 знаходиться на озброєнні в Австралії, Аргентині, Бахрейні, Венесуелі, Індонезії, Ірані, Ірландії, Норвегії, Об'єднаних Арабських Еміратах, Пакистані, Сінгапурі, Таїланді, Тунісі та Швеції та інших країнах. Використовується у сухопутних військах, а й у ВПС, ВМС і морській піхоті.

За даними фірми Saab Bofors Dynamic's, сумарна кількість пусків ракет на кінець 2000 р. склала 1468, при цьому понад 90% пущених ракет вразили цілі.

На міжнародній виставці озброєнь DSEi-2011 у Лондоні було продемонстровано модернізований варіант комплексу, що одержав позначення RBS-70NG. Комплекс, оснащений багатоцільовою ракетою Bolide останнього покоління, здатний протистояти широкому спектру повітряних та наземних загроз, включаючи літаки, гелікоптери, крилаті ракети, БЛА та броньовані машини. Інтегрований тепловізор та приціл нічного бачення дозволяють вражати об'єкти супротивника вдень та вночі у складних метеорологічних та кліматичних умовах.

Трикоординатна цілевказівка ​​та автоматичне виявлення цілі знижують час реакції, а система автоматичного супроводу полегшує захоплення цілі оператором і підвищує ймовірність ураження об'єкта на всіх дальностях польоту ракети.

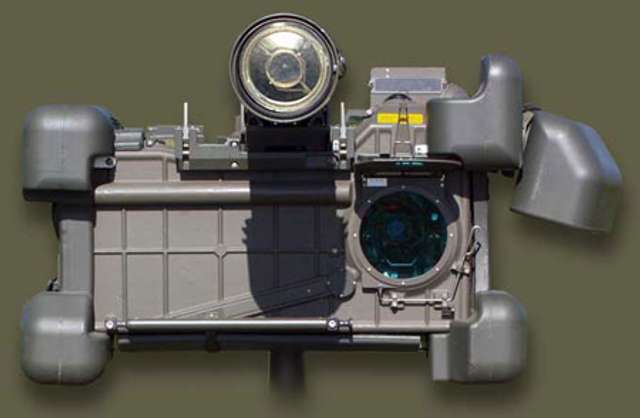

 ПЗРК RBS-70 вид спереду
ПЗРК RBS-70 вид спереду

При пуску ракета Rb-70 викидається із контейнера зі швидкістю 50 м/с. Потім включається маршовий РДТТ, який працює протягом 6 с, розганяючи ракету до надзвукової швидкості (М=1.6).

Завдання оператора – утримання цілі у полі зору стабілізованого прицілу. Лазерний промінь, що випускається блоком наведення, утворює коридор, по центру якого рухається ракета. Невисока потужність, що використовується комплексом для наведення, та відсутність випромінювання до пуску ракети ускладнюють ефективне виявлення RBS-70. Командне наведення ракети оператором підвищує її стійкість до перешкод і дозволяє вражати навіть енергійно маневруючі цілі.

Хоча кожна пускова установка може використовуватися незалежно, основний варіант використання - застосування RBS-70 в комплексі з імпульсно-доплерівською РЛС, що працює в діапазоні 5,4-5,9 ГГц і забезпечує дальність виявлення типової повітряної цілі до 40 км , Дальність супроводу - до 20 км. Антена РЛС піднімається на висоту 12 м на щоглі.

Шведський ПЗРК RBS-70_3

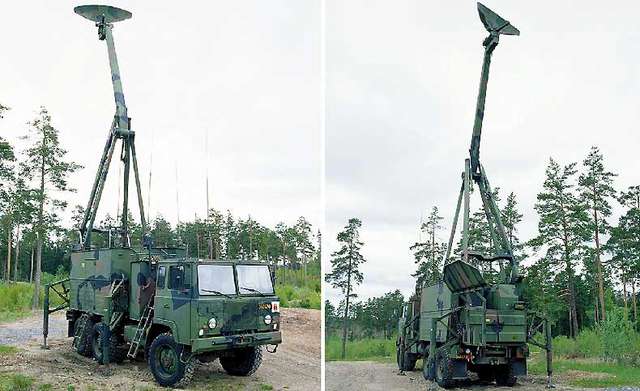

PS-70 "Giraffe" може монтуватися на різних шасі, у тому числі повнопривідному тривісному вантажному автомобілі Tgb-40, гусеничному транспортері Bv-206 та інших. Час розгортання РЛС становить трохи більше 5 хв. Розрахунок РЛС складається з п'яти осіб, які забезпечують стеження за трьома цілями в ручному режимі, що обслуговують при цьому до дев'яти вогневих розрахунків.

Інформація про цілі попадає на пульт бойового управління, звідки може бути спрямована на конкретні пускові установки. У цьому випадку оператор ПЗРК отримує інформацію про ціль як звуковий сигнал у навушниках, тональність якого залежить від положення цілі щодо пускової установки. Час реакції комплексу становить 4-5 с.

Типовий курс підготовки оператора за допомогою тренажера займає 15-20 год, розподілених протягом 10-13 днів.

ЗУР виконана за нормальною аеродинамічною схемою та оснащена двоступеневим твердопаливним маршовим двигуном, розміщеним у середній її частині. У носовому відсіку знаходиться БЧ, підрив якої може здійснюватися неконтактним лазерним або ударним підривниками. Ціль уражається кумулятивним зарядом (бронепробивністю до 200 мм) і готовими кулястими елементами з вольфраму. У хвостовому відсіку ЗУР розташовані приймачі лазерного випромінювання.

Останній серійний варіант ЗУР – Rb-70 Мк2. Збільшене до 70 ° поле огляду приймача лазерного випромінювання дозволило розширити область можливого захоплення на 30-40%. Хоча ракета оснащена великогабаритним маршовим двигуном і більш ефективною бойовою частиною (кількість вольфрамових кульок зросла з двох до трьох тисяч, зросла маса ВР), завдяки мініатюризації електронних елементів розміри та маса ЗУР залишилися незмінними. Дальність ураження повітряних цілей досягла 7 км, підвищилися максимальна та середня швидкості польоту ракети. Імовірність ураження дозвукових цілей ракетою Rb-70 Мк2 становить 0,7-0,9 на зустрічних курсах і 0,4-0,5 - на наздоганяючих курсах.

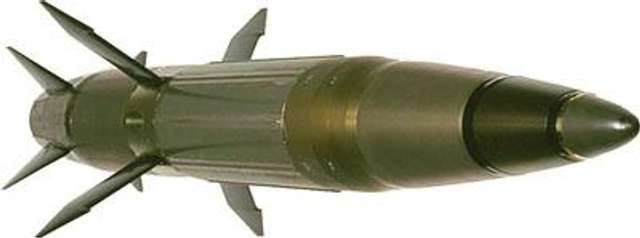

 Ракета Rb-70
Ракета Rb-70

На 2002 планувалося серійне виробництво нової ракети Bolide для ПЗРК RBS-70. ЗУР Bolide, будучи глибокою модифікацією ракет Rb-70 Mk0, Mk1 та Mk2, призначена для застосування з існуючих пускових установок.

Мета її створення — підвищення здатності ПЗРК боротися з малопомітними та маневреними цілями, такими як крилаті ракети. На ракеті встановлено нові компоненти: електроніка, що перепрограмується, оптоволоконний гіроскоп, покращений РДТТ. Удосконалено дистанційний підривник (введено два режими — для малих та великих цілей) та бойову частину. Термін зберігання ЗУР у ТПК сягає 15 років. Новий запобіжник не вимагає електроживлення та відповідає стандарту MIL-STD-1316E.

Пускова установка

Пускова установка RBS-70 включає:

  • ЗУР у транспортно-пусковому контейнері (маса 24 кг);
  • блок наведення (маса 35 кг), що складається з оптичного прицілу (має 7-кратне збільшення і поле зору 9°) та пристрої формування лазерного променя з регульованим фокусуванням;
  • апаратуру розпізнавання «свій-чужий» (маса 11 кг);
  • джерело електроживлення та триногу (маса 24 кг).

Можливе підключення тепловізора COND (Clip-on Night Device), що кріпиться до пускової установки, забезпечуючи застосування ПЗРК у темну пору доби без зниження характеристик. Тепловізор працює в діапазоні довжин хвиль 8-12 мкм та оснащений системою охолодження закритого циклу.

Всі елементи ПЗРК RBS-70 розміщені на тринозі, у верхній частині якої знаходиться вузол кріплення блоку наведення та контейнер із ЗУР, а в нижній – сидіння стрілка-оператора. Час розгортання ПУ становить 10 хв, час перезаряджання – не більше 30 с. Для перенесення RBS-70 достатньо трьох осіб.

Шведський ПЗРК RBS-70_7

Самохідні варіанти

У багатьох випадках для підвищення мобільності комплексу RBS-70 він монтувався на колісних або гусеничних шасі. Так, в армії Ірану як шасі використовувався автомобіль високої прохідності "Лендровер", в армії Сінгапуру - колісний БТР "Коммандо" V-200, а в Пакистані - гусеничний БТР M113A2. Розміщений на тому чи іншому шасі, RBS-70 може бути за короткий час демонтований для використання як ПЗРК.

У збройних силах Швеції також використовується самохідний варіант RBS-70 – Type 701 (Lvrbv 701). Елементи комплексу розміщені на шасі гусеничного БТР Pbv302. Час переведення з похідного становища до бойового — трохи більше 1 хв. RBS-70 знайшли застосування і як засіб корабельної ППО. У шведських ВМС, наприклад, вони входять до складу озброєння тральщиків типу M-80 та патрульних катерів типу Стірсо. Як пускова установка використовується та ж тринога, що і у наземного варіанту.

Переваги та недоліки

У порівнянні з сучасними ПЗРК з ІЧ/УФ ДСП ( Stinger , Игла, Mistral ), RBS-70 помітно виграє по дальності враження, особливо на зустрічних курсах. Здатність вражати цілі поза дальністю 4-5 км дозволяє RBS-70 забезпечувати ППО навіть у випадках, коли цього не можуть зробити інші ПЗРК.

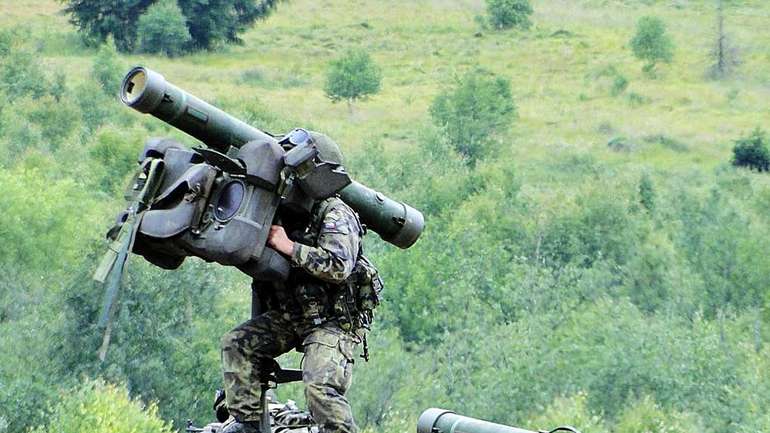

Основний недолік комплексу – велика маса (ПУ та дві ЗУР у ТПК «тягнуть» на 120 кг). Для доставки такого «переносного» комплексу до потрібної точки доводиться використовувати транспортні засоби, або монтувати його на різні шасі. Його неможливо застосовувати із плеча, переносити або застосовувати в польових умовах одній людині, що теж не завжди прийнятно (це стало однією з причин, через які комплекс програв тендер у ПАР).

Командний спосіб наведення ЗУР надає RBS-70 характерних рис. Це найкраща перешкодозахищеність, здатність ефективно боротися з цілями, що низько летять, але одночасно і вразливість розрахунку, і високі вимоги до його підготовки. Оператору необхідно швидко оцінювати дальність до цілі, її швидкість, напрямок та висоту, щоб ухвалити рішення на пуск ракети. Супровід цілі займає 10-15 секунд, вимагаючи швидких та точних дій за умов високих психологічних навантажень.

До переваг комплексу слід віднести і його порівняно невисоку вартість — приблизно половина вартості ПЗРК Stinger.

Характеристики:

Тип ЗУР Rb-70Mk0 Rb-70 Mk1 Rb-70Mk2 «Bolide»
Рік прийняття на озброєння 1977 1990 1990 2001
Макс. дальність, м. 5000 5000 7000 8000
Мін. дальність, м. 200 200 200 250
Стеля, м. 3000 3000 4000 5000
Макс. швидкість, м/с 525 550 580 680
Довжина УР, м. 1.32 1.32 1.32 1.32
Діаметр УР, мм. 105 105 105 105
Маса УР, кг. 15 17 17 -
Маса, кг/тип БЧ 1 (О) - 1,1 (КО) 1,1 (КО)

Випробування та експлуатація:

RBS-70 застосовувався у реальних бойових діях лише у військовому конфлікті між Іраном та Іраком у 1980-88 рр. У збройних силах Ірану RBS-70 заповнив нішу між китайським варіантом радянського ПЗРК "Стріла-2" та ЗРК середньої дальності американського виробництва "Hawk". Поява RBS-70 на полях битв відбулася в січні-лютому 1987 р. Висока мобільність цих зенітних систем дозволила організовувати засідки на найімовірніших маршрутах польотів іракських бойових літаків. Вважається, що саме RBS-70 збив більшу частину із втрачених Іраком 42 (за деякими даними — 45) літаків.
